Monitorare in modo continuo ciò che accade nelle vie aeree profonde è una delle grandi sfide della medicina respiratoria. Molte complicazioni legate a tumori polmonari, BPCO, fibrosi cistica o stent tracheobronchiali si sviluppano lentamente e spesso diventano evidenti solo quando i sintomi peggiorano o quando è già necessario un intervento invasivo. Il nuovo studio pubblicato su Science Advances prova a cambiare questo scenario con un approccio radicalmente diverso: un sensore miniaturizzato, wireless, senza chip e senza batteria, capace di leggere più parametri fisiologici grazie a un minuscolo interruttore magnetico controllato dall’esterno.
L’idea è importante perché affronta insieme tre problemi che finora hanno limitato questi sistemi: dimensioni, alimentazione e multifunzionalità. Nei dispositivi impiantabili per le vie aeree ogni millimetro conta. Integrare batterie, elettronica di comunicazione e più sensori nello stesso supporto è complesso, costoso e spesso poco adatto a un ambiente biologico ristretto e dinamico come quello tracheale. Il team guidato da Xiaoguang Dong propone invece una piattaforma passiva che sfrutta l’accoppiamento induttivo e un meccanismo di commutazione magnetica per selezionare, uno alla volta, diversi canali di misura.
Perché il monitoraggio delle vie aeree è ancora un problema clinico aperto
Nella pratica clinica, molte patologie respiratorie richiedono controlli intermittenti e procedure che non si prestano a una sorveglianza continua. La broncoscopia, per esempio, resta uno strumento essenziale, ma richiede ospedalizzazione o comunque un contesto clinico dedicato, può comportare sedazione e non offre dati longitudinali della vita quotidiana del paziente. Anche la tomografia computerizzata ha limiti evidenti, a partire dall’esposizione a radiazioni e dalla natura puntuale dell’esame.
Il problema è ancora più evidente nel caso degli stent delle vie aeree, impiantati per mantenere aperto il lume in pazienti con ostruzioni da neoplasie, stenosi o altre condizioni croniche. Questi dispositivi possono andare incontro a migrazione, formazione di tessuto di granulazione, accumulo di muco o ostruzioni progressive. Il punto critico è che tali complicazioni possono emergere tra una visita e l’altra, lasciando ampi intervalli senza un vero controllo in tempo reale.
Da qui nasce l’interesse per sistemi miniaturizzati capaci di restare in sede e raccogliere informazioni in modo continuativo. Il limite dei dispositivi precedenti è stato però spesso lo stesso: oppure sono chip-based, quindi più ingombranti, oppure sono chip-free ma poco versatili, perché riescono a monitorare un solo parametro o richiedono più circuiti separati.
Il cuore dello studio: un interruttore magnetico in miniatura
La novità principale del lavoro non è un singolo sensore, ma il meccanismo che consente di gestire più sensori diversi nello stesso sistema. Gli autori hanno sviluppato un interruttore magnetico miniaturizzato che può collegare selettivamente uno specifico sensore capacitivo a una bobina induttiva, formando di volta in volta un circuito LC.
Il principio è elegante. Quando il circuito è attivo, il sistema genera una frequenza di risonanza rilevabile da una bobina esterna collegata a un analizzatore di rete vettoriale. Se il parametro fisiologico cambia, cambia anche la capacità del sensore e quindi si sposta la frequenza di risonanza. A quel punto il lettore esterno può rilevare il cambiamento senza che all’interno del dispositivo ci siano chip, batterie o trasmettitori tradizionali.
La parte davvero interessante è che l’interruttore non si limita a un semplice stato acceso o spento. Può selezionare più canali. In pratica, sotto l’effetto di un campo magnetico esterno controllato, una sonda magnetica si solleva, ruota e si appoggia su un altro contatto, cambiando il sensore che viene collegato al circuito. Questo permette un multiplexing reale in uno spazio estremamente ridotto.

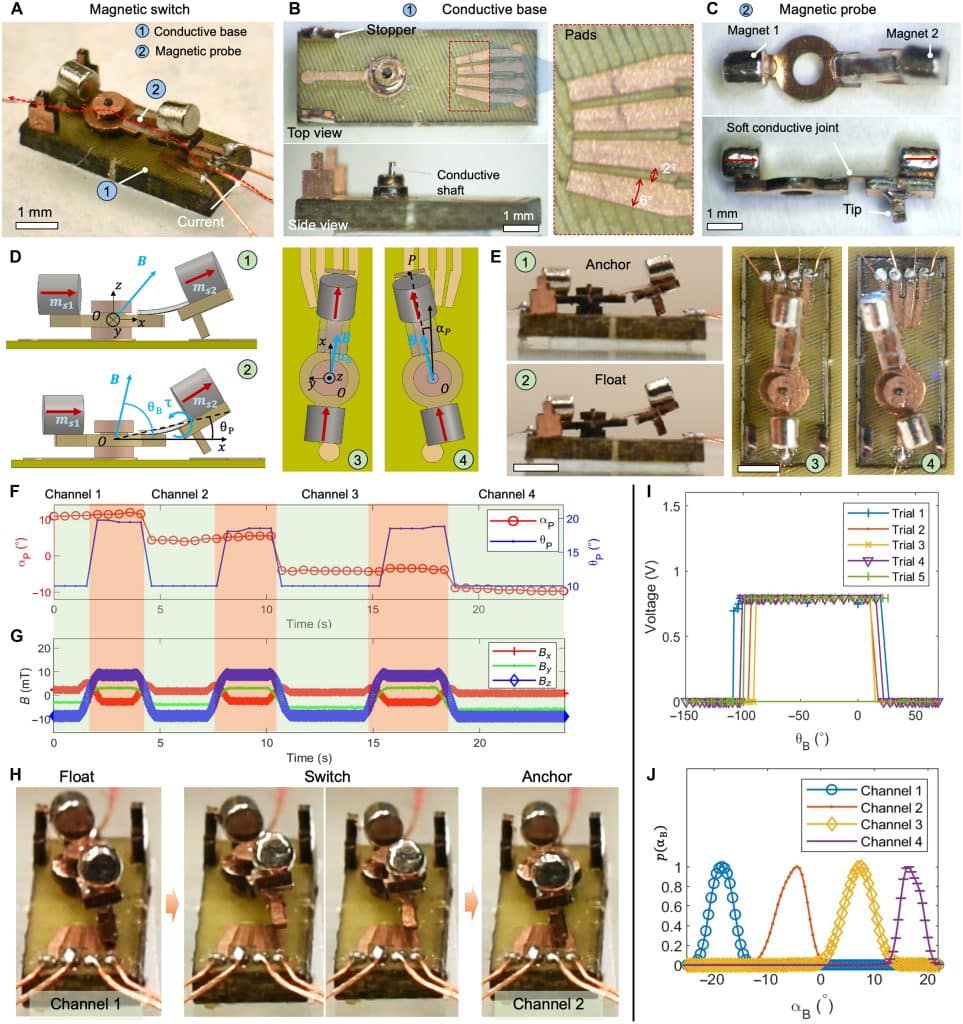

Come funziona il meccanismo di commutazione
Lo studio descrive un sistema basato su una piccola base conduttiva con più pad di uscita e una sonda magnetica mobile. In stato di riposo, la sonda resta ancorata a un canale specifico grazie alla tensione elastica di un giunto. Quando viene applicato dall’esterno un campo magnetico con orientamento e intensità adeguati, la sonda si solleva, perde il contatto col pad attivo, ruota verso una nuova posizione e poi torna ad appoggiarsi su un altro canale.

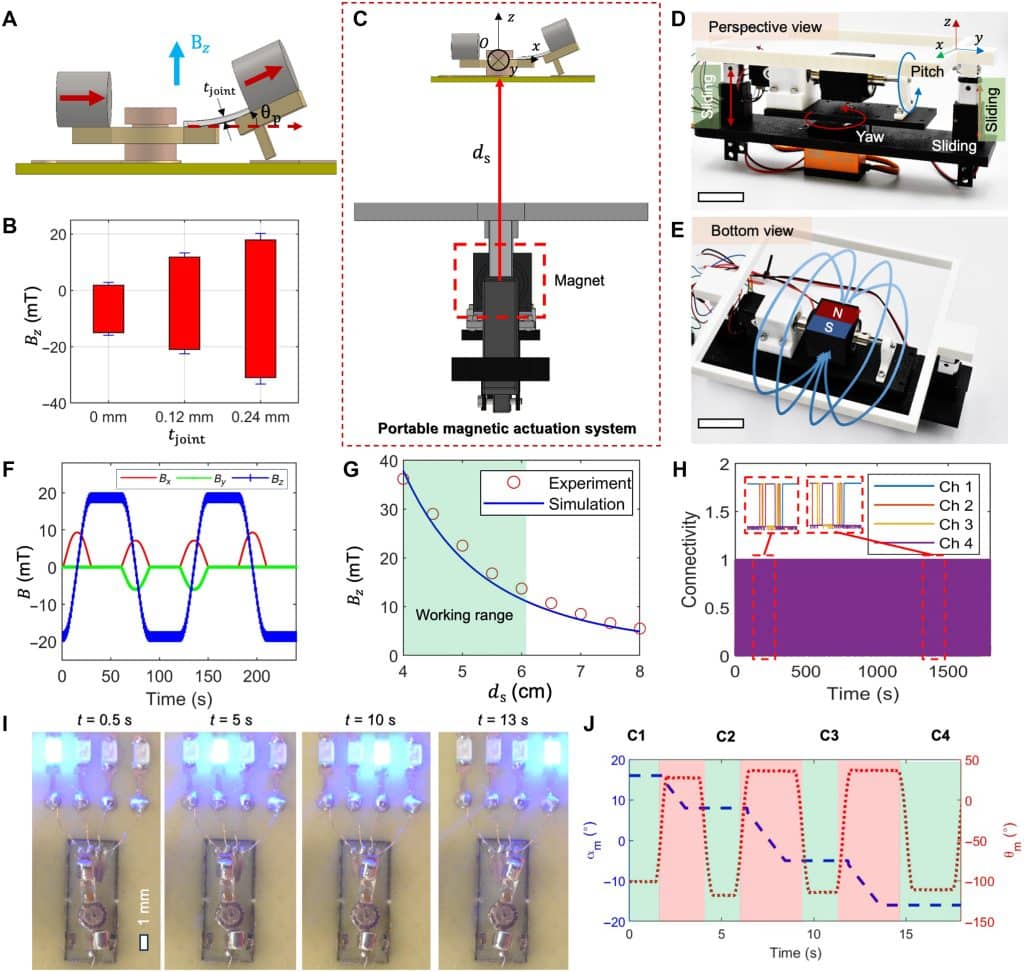

Questo schema in quattro fasi, ancoraggio, sollevamento, rotazione e nuovo ancoraggio, è il punto che rende possibile la selezione ripetibile di sensori diversi. Gli autori mostrano che il sistema mantiene lo stato anche quando il campo magnetico esterno non è applicato in modo continuo, una differenza importante rispetto ai reed switch tradizionali, che di norma funzionano solo come on/off e richiedono una configurazione più limitata.
Dal punto di vista ingegneristico, il vantaggio è chiaro: in un ambiente miniaturizzato come uno stent o un anello sensoriale per la trachea, un unico circuito induttivo può dialogare con più sensori, riducendo lo spazio richiesto e limitando l’uso di più bobine e più frequenze indipendenti.
Un sistema senza chip e senza batteria
Uno degli aspetti più forti dello studio è proprio la rinuncia all’elettronica convenzionale a bordo. Molti sensori impiantabili oggi si scontrano con tre ostacoli: la batteria, l’unità di elaborazione e il sistema di comunicazione wireless. Tutti e tre aumentano volume, rigidità, complessità di packaging e criticità biocompatibili.
Qui invece il sistema è passivo. Il lettore esterno invia il segnale, il dispositivo impiantato risponde con la sua firma di risonanza e il parametro fisiologico viene inferito da come la frequenza cambia. Questo approccio migliora la miniaturizzazione e, almeno in prospettiva, può rendere il dispositivo più resistente nel tempo.
Per un impianto delle vie aeree è un vantaggio concreto. Meno componenti attivi significano meno punti di guasto e minore ingombro in una regione anatomica dove la pervietà del lume è essenziale.

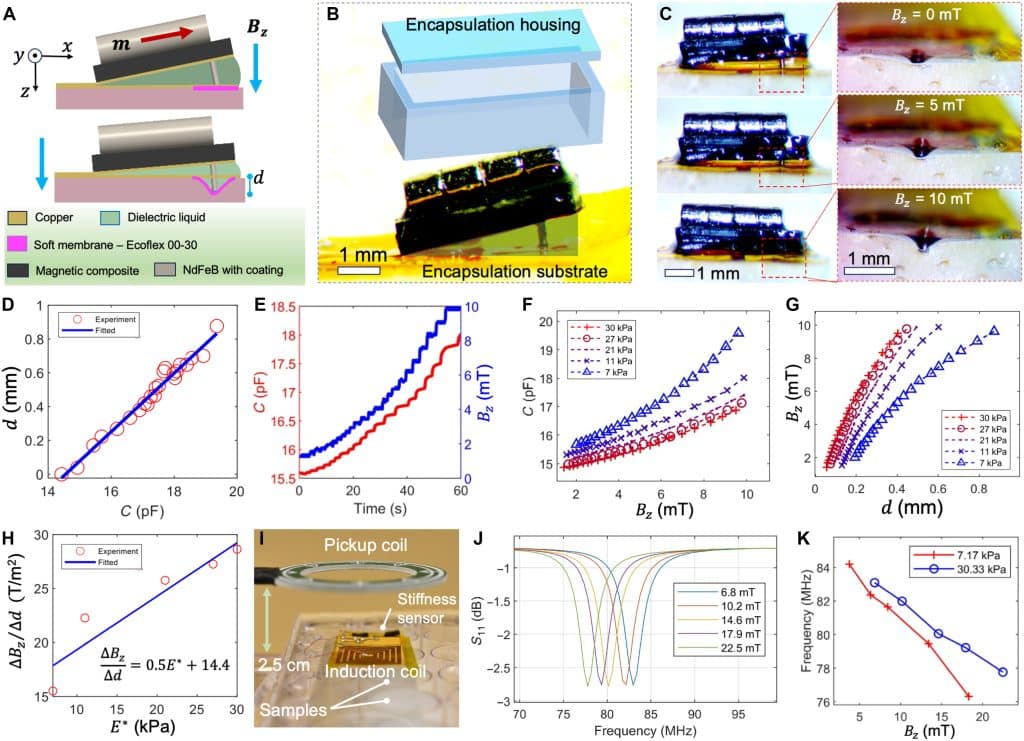

La prima dimostrazione: misurare la rigidità dei tessuti delle vie aeree
Tra le applicazioni mostrate nel paper, la più interessante sul piano concettuale riguarda la misura della rigidità del tessuto. È un parametro importante in molte malattie polmonari e bronchiali perché può riflettere processi di fibrosi, rimodellamento o crescita patologica.
Il gruppo non si limita a un solo sensore. Per stimare la rigidità serve infatti una combinazione tra deformazione e forza, o comunque tra risposta meccanica e attuazione. Gli autori hanno realizzato un sensore capacitivo con una sonda di palpazione magneticamente attuata, che può esercitare una piccola indentazione sul tessuto. In parallelo, il sistema usa la misura del campo magnetico e della deformazione per ricostruire la risposta meccanica del materiale.
In pratica, il dispositivo tocca il tessuto, misura quanto si deforma e, attraverso un modello calibrato, stima il modulo elastico. È una logica molto più avanzata della semplice rilevazione passiva e apre a una forma di “palpazione wireless” miniaturizzata.
Nei test su materiali sintetici e su trachea suina ed ovina, il sistema ha distinto aree con diversa rigidità e ha mostrato risultati coerenti con quelli ottenuti tramite indentazione convenzionale. Questo è uno dei passaggi più interessanti del lavoro, perché suggerisce che il dispositivo non serve solo a rilevare presenza o assenza di un’ostruzione, ma può anche monitorare come cambia il comportamento meccanico del tessuto nel tempo.
Pressione in più punti: il vantaggio del multiplexing reale
La seconda dimostrazione sperimentale riguarda il monitoraggio della pressione in più punti dell’anello sensoriale. Qui il vantaggio del mini interruttore magnetico diventa molto concreto. Due sensori di pressione diversi possono essere collegati uno alla volta alla stessa bobina, permettendo una mappatura spaziale e temporale del carico esercitato sul tessuto o sul dispositivo.
In un contesto clinico, questo potrebbe essere utile per capire se uno stent sta esercitando pressioni anomale, se una zona specifica si sta restringendo o se c’è una distribuzione non uniforme delle forze sul lume. Non è solo una misura puntuale, ma un modo per seguire l’evoluzione locale della condizione meccanica delle vie aeree.
Nel paper, le letture dei due sensori sono state confrontate con quelle di una cella di carico e hanno mostrato un accordo soddisfacente. Le deviazioni osservate, secondo gli autori, dipendono soprattutto dalla variabilità di fabbricazione e potrebbero ridursi con processi produttivi più stabili e calibrazioni individuali.
Muco e temperatura: il passaggio a un monitoraggio davvero multimodale
Un altro punto forte dello studio è la capacità di passare da parametri meccanici a parametri biologicamente molto rilevanti, come spessore del muco e temperatura. Gli autori hanno costruito un secondo anello sensoriale dotato di tre sensori per lo spessore dello strato mucoso e un sensore di temperatura.
Il razionale clinico è evidente. In molte malattie delle vie aeree, dall’infiammazione cronica alla fibrosi cistica, l’accumulo di muco è un indicatore centrale di peggioramento, mentre la temperatura locale può dare informazioni indirette sullo stato infiammatorio. Poter rilevare entrambi i parametri nello stesso impianto, senza batteria e senza chip, è precisamente il salto di qualità che finora mancava.
Il sensore di muco funziona come un condensatore la cui risposta cambia quando lo spessore dello strato aumenta. A mano a mano che il muco viene aggiunto, la frequenza di risonanza del sistema si sposta in modo misurabile. Il sensore di temperatura usa invece un materiale dielettrico sensibile al calore, inserito tra due elettrodi di rame.
Nei test ex vivo, il sistema ha rilevato variazioni locali di spessore del muco e di temperatura con un’accuratezza ritenuta buona dagli autori rispetto agli strumenti di riferimento. È qui che il concetto di multimodalità smette di essere un’etichetta generica e diventa una capacità operativa vera.

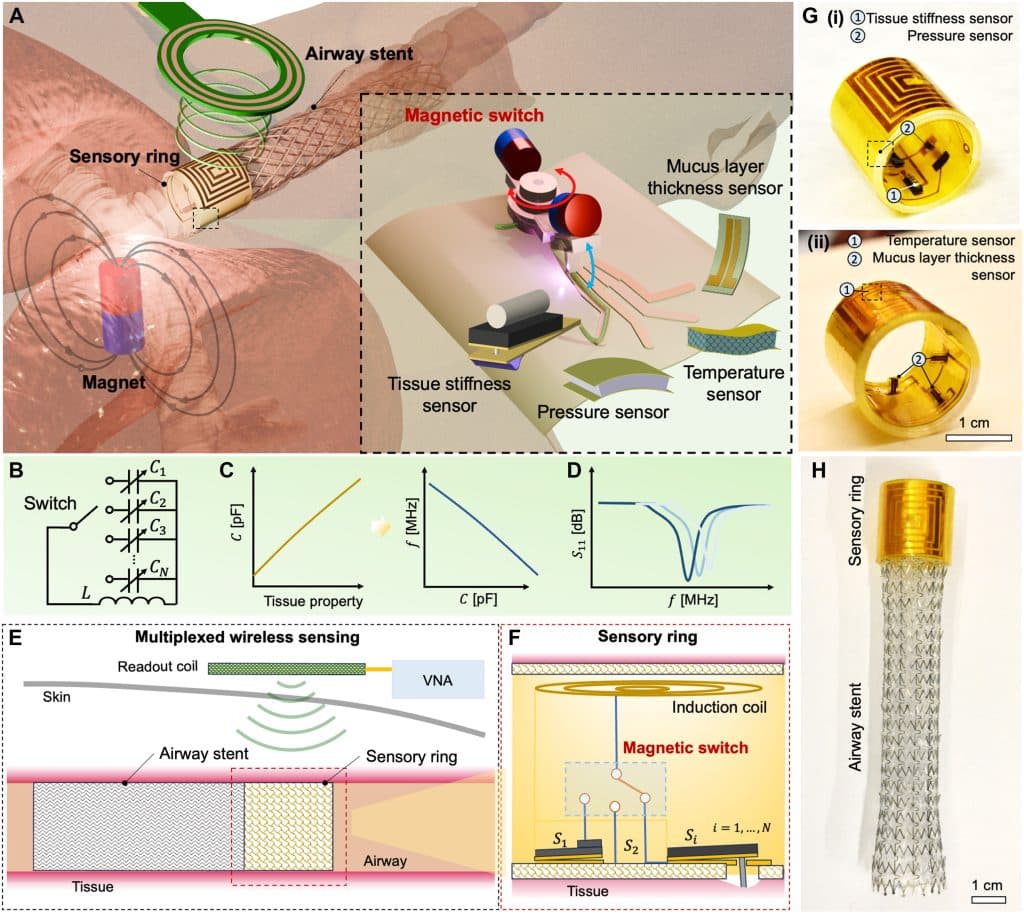

Un anello sensoriale pensato per essere integrato con uno stent
Lo studio non si ferma ai singoli componenti. Gli autori mostrano come il sistema possa essere montato su un anello flessibile e poi integrato con uno stent autoespandibile per le vie aeree. Questo passaggio è cruciale dal punto di vista traslazionale.
Un buon prototipo di laboratorio deve anche affrontare i problemi concreti dell’impianto: piegatura, deformazione durante il posizionamento, compatibilità con imaging medico e stabilità del packaging in ambiente umido. Il paper dedica spazio proprio a questi aspetti.
Gli autori mostrano che l’anello può essere piegato senza perdere funzionalità, che i segnali restano riconoscibili dopo deformazione e che il sistema è visibile con imaging radiografico. Questo dettaglio è importante, perché in un contesto clinico la possibilità di vedere il dispositivo con raggi X o broncoscopia semplifica il follow-up e permette di verificare anche la posizione del canale attivo del commutatore.
I risultati più promettenti e ciò che ancora manca
Dal punto di vista della ricerca applicata, il lavoro centra diversi obiettivi importanti. Dimostra che un interruttore magnetico miniaturizzato può selezionare in modo ripetibile più canali. Mostra che il sistema può leggere pressione, rigidità dei tessuti, spessore del muco e temperatura. Fa vedere che tutto questo può essere fatto senza batteria, senza chip e con una struttura compatibile con uno stent.
Ma il lavoro mette in evidenza anche i limiti ancora aperti. Il primo è la distanza di lettura. Con la configurazione attuale, il sistema riesce a essere rilevato a circa 2,5 cm all’interno del tessuto tracheale, valore che può non bastare in tutte le applicazioni umane, dove la distanza dalla superficie toracica può superare i 3 cm. Gli autori indicano come possibile soluzione un VNA più potente e una migliore ottimizzazione di bobine e risonanze.
Il secondo limite riguarda la variabilità del segnale nei tessuti reali. Passare da phantom a tessuti biologici introduce offset e differenze nelle curve di risposta, legate all’eterogeneità dielettrica del corpo. Questo significa che la calibrazione in vivo sarà un passaggio fondamentale.
Il terzo nodo è la validazione a lungo termine. Il paper mostra risultati ex vivo, test di invecchiamento accelerato e prove di biocompatibilità su cellule, ma la vera prova arriverà solo con studi animali sistematici e successivamente, se tutto reggerà, con applicazioni cliniche.
Perché questo studio conta più del singolo prototipo
Il valore del lavoro di Wang e colleghi non sta soltanto nell’aver costruito un sensore interessante per le vie aeree. Il punto più importante è che introduce un meccanismo di multiplexing fisico applicabile ai sistemi passivi impiantabili. In altre parole, non è solo un dispositivo, ma una piattaforma.
Se questo schema reggerà negli sviluppi successivi, potrà essere esteso non solo agli stent tracheali, ma anche a stent cardiovascolari, esofagei e ad altri impianti dove spazio, autonomia energetica e monitoraggio multiparametrico sono oggi in tensione tra loro. Gli stessi autori indicano queste prospettive come naturali evoluzioni del progetto.
La vera forza del paper è quindi l’architettura: un’interfaccia minima, robusta e selettiva che consente a un sistema passivo di fare più cose senza dover diventare più grande o più complesso sul piano elettronico.
Un passo concreto verso dispositivi impiantabili più intelligenti
Questa ricerca si colloca in una direzione molto chiara della bioingegneria contemporanea: rendere gli impianti non solo terapeutici, ma anche sensibili, adattivi e informativi. Fino a oggi molti stent sono stati strutture passive. Funzionano meccanicamente, ma non raccontano quasi nulla di ciò che succede intorno a loro. Qui, invece, lo stent può diventare una piattaforma che misura il proprio ambiente e segnala in anticipo cambiamenti critici.
È ancora presto per parlare di applicazione clinica imminente. Tuttavia il lavoro pubblicato su Science Advances ha un merito preciso: mostra che il monitoraggio multimodale delle vie aeree può essere ripensato senza passare per la strada più ovvia, cioè più elettronica, più batteria, più volume. Gli autori scelgono la direzione opposta: meno componenti attivi, più fisica del sistema, più controllo esterno.
Se questa linea di sviluppo verrà confermata in vivo, il risultato potrebbe essere molto rilevante. Un dispositivo piccolo, passivo, wireless e capace di leggere più segnali diversi potrebbe cambiare non solo il follow-up degli stent, ma anche il modo in cui si osservano nel tempo le malattie delle vie respiratorie. In un settore in cui il problema principale è spesso la mancanza di dati continui, questa è una prospettiva che merita attenzione.
