Fab2 vuole produrre mini fab per chip, non solo progettare semiconduttori. La startup fondata da Jim Keller e Sam Zeloof, nata come Atomic Semi, ha cambiato nome e ha spostato il centro operativo in Texas, con un’idea precisa: costruire una fabbrica capace di produrre altre piccole fabbriche per semiconduttori.
Il nuovo nome chiarisce meglio l’ambizione. Fab2 parla di una “fab fab”, cioè una struttura che realizza strumenti, macchine e impianti compatti per produrre chip. Non è il modello classico delle grandi fonderie con wafer da 300 millimetri e linee produttive enormi.
La promessa è ridurre tempi e complessità per prototipi e piccole serie. Il limite, però, è altrettanto chiaro: queste mini fab non nascono per sostituire TSMC, Samsung o Intel nella produzione di massa.
Perché Fab2 punta sulle mini fab per chip
Fab2 punta su fabbriche più piccole, replicabili e controllate dal software per accorciare il ciclo tra progettazione e test del chip. L’obiettivo è rendere più rapido il prototyping, cioè la fase in cui un’idea viene trasformata in silicio funzionante prima di passare a produzioni più grandi.
L’azienda dichiara di progettare internamente hardware e software necessari alla produzione. Nel modello descritto sul sito ufficiale di Fab2, questo include componenti, strumenti, camere a vuoto, pompe, valvole, linee gas e sistemi collegati al processo di fabbricazione.
La parte software è Studio, uno strumento EDA collaborativo e accessibile dal browser per layout, schematici e simulazione. L’idea è avvicinare il ritmo del design al ritmo della produzione, evitando che la fase di progettazione resti separata da quella sperimentale.
Il progetto nasce anche dal percorso di Sam Zeloof, noto per aver realizzato chip litografici in un garage con geometrie intorno ai 300 nanometri. Quel risultato non era competitivo con le fonderie moderne, ma dimostrava un punto: alcune parti della produzione di chip possono essere ripensate su scala molto più piccola.
Il compromesso della litografia diretta
Il nodo tecnico riguarda la velocità. Le mini fab di Fab2 si basano su un approccio molto diverso dalla produzione industriale ad alto volume. La litografia a fascio di elettroni può scrivere direttamente il disegno del chip, senza una maschera tradizionale, ma questo processo è più lento rispetto agli scanner usati nelle grandi fab.
Per un prototipo, la lentezza può essere accettabile. Se il chip è piccolo e il numero di pezzi è limitato, il vantaggio sta nel poter modificare il progetto e ottenere rapidamente un risultato fisico. Per milioni di chip, invece, la stessa tecnica diventa un collo di bottiglia.
La differenza è tra velocità di iterazione e volume produttivo. Fab2 sembra voler vincere sulla prima, non sulla seconda. È una posizione interessante perché non entra frontalmente in competizione con le grandi foundry, ma prova a coprire un tratto della filiera oggi costoso e lento.
- prototipi di chip con tempi più brevi
- piccole serie per ricerca, test e validazione
- strumenti prodotti internamente invece di acquistati da fornitori esterni
- fabbriche compatte replicabili in più sedi
Questo modello può interessare università, laboratori, startup hardware e aziende che devono validare idee prima di investire in una produzione su larga scala. Resta da capire quanto il costo per chip sarà competitivo e quanto le geometrie potranno avanzare nel tempo.
Dal Texas arriva un modello opposto alle mega fab

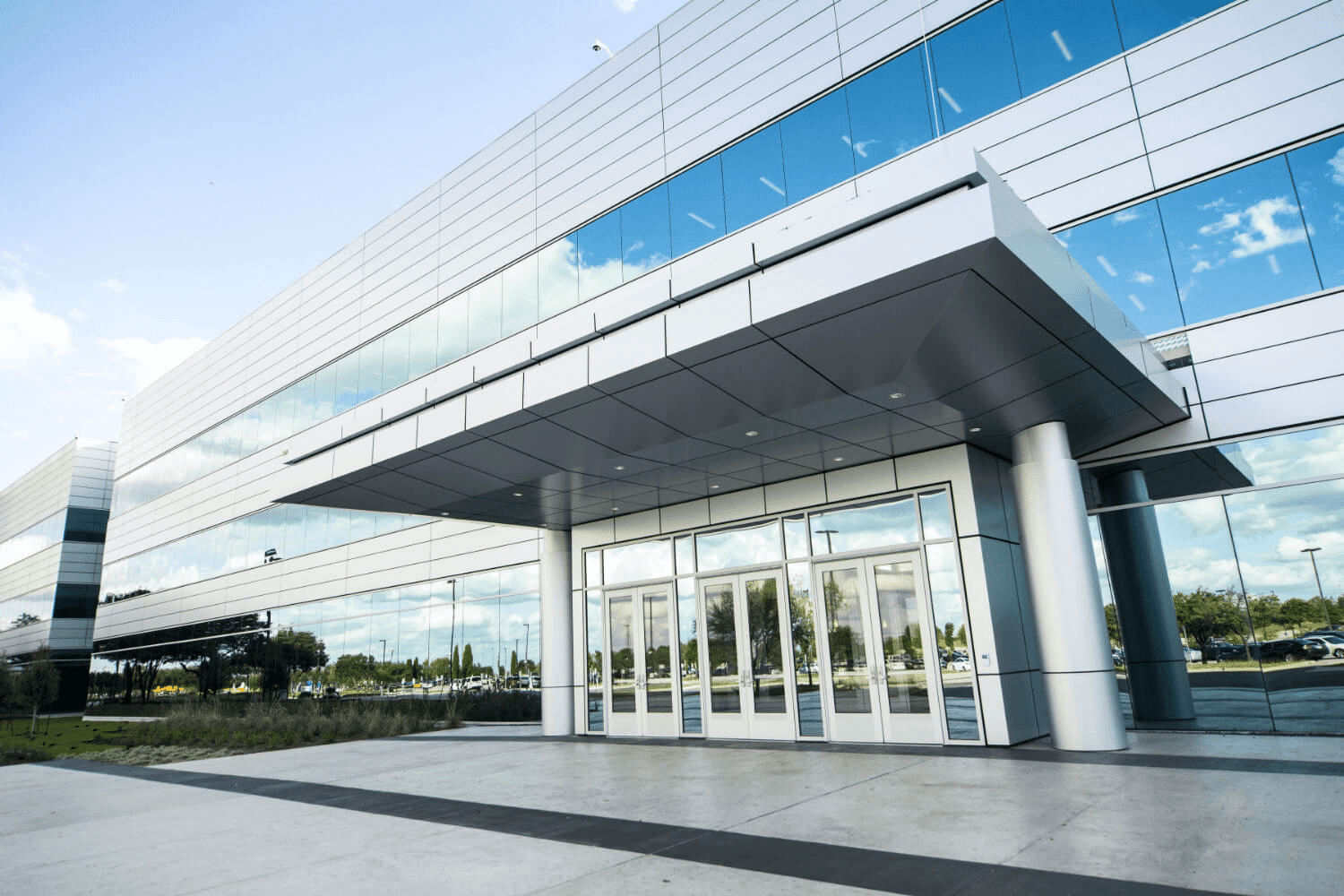

Fab2 opera oggi su tre sedi. Il nuovo quartier generale ad Austin occupa circa 120.000 piedi quadrati per ricerca e produzione. A Lockhart c’è un sito da 30.000 piedi quadrati dedicato alla “fab fab”, mentre a San Francisco resta la struttura originaria da 25.000 piedi quadrati.
La scelta del Texas non è casuale. Austin è diventata uno dei centri simbolici della manifattura tecnologica americana, con investimenti in auto elettriche, spazio, chip e infrastrutture per l’intelligenza artificiale. Fab2 ci arriva con un approccio diverso: piccolo, modulare, replicabile.
Il contrasto con le mega fab è netto. Negli Stati Uniti il dibattito sui semiconduttori ruota spesso attorno a impianti enormi, incentivi pubblici, supply chain strategiche e capacità produttiva nazionale. Fab2 propone un’altra domanda: e se una parte della capacità produttiva potesse essere distribuita in tante fabbriche più piccole?
Non è una soluzione universale. Le grandi fab restano indispensabili per CPU, GPU, memorie e chip prodotti in volumi altissimi. Una mini fab, invece, può avere senso quando il valore principale non è produrre milioni di unità, ma passare velocemente da un disegno a un campione fisico.
Il vero test sarà industriale, non narrativo. Fab2 dovrà dimostrare che le sue mini fab possono essere costruite in serie, funzionare con continuità e offrire risultati abbastanza affidabili da convincere clienti paganti.
La corsa ai semiconduttori non ha bisogno solo di impianti giganteschi. Ha bisogno anche di modi più rapidi per sperimentare, sbagliare, correggere e arrivare a un chip funzionante. Se Fab2 riuscirà a trasformare il prototipo in un sistema produttivo ripetibile, le mini fab potrebbero diventare una nuova porta d’ingresso per chi oggi non può permettersi una vera fab.
